一、技術指標

1. 輸入類型：熱電偶：K、E、J、PT100
2. 測溫范圍： K（0～999℃）E（0～800℃）J（0～999℃ Pt100（-199～600℃）
3. 顯示精度：±1%F·S
4. 控制方式：二位式或回差控制
5. 輸出方式：繼電器常開常閉觸點AC220V/10A 或AC220V 20A（特殊訂購）
6. 工作電源：AC90～242V  50Hz/60Hz或DC24V（特殊訂購） 功耗：小于4W
7. 工作環境：0~50℃，濕度≤85％RH，無腐蝕性及無強電磁輻射場合

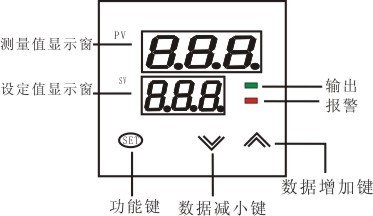

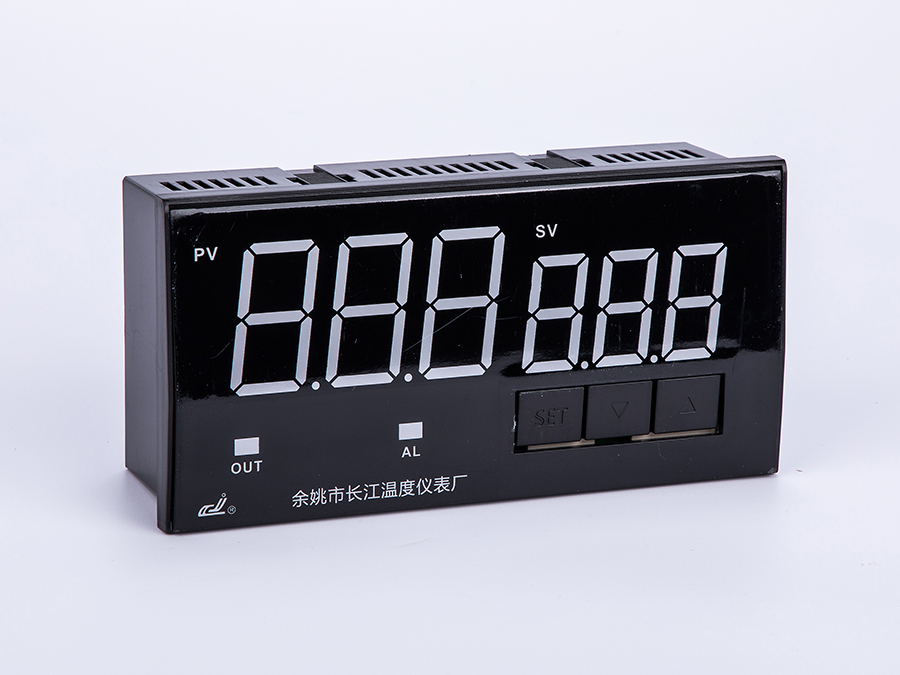

二、面板介紹

三、內部參數表

提示符		名稱	設定范圍	說明	出廠值
1		溫度設定值	由、決定	按▲或▼鍵3秒直接可修改設定值	50
一級菜單
2		測量誤差修正	-20~20	測量值有誤差時可以通過此項值加或減修正	0
3		主控回差	1~50		1
4		上限報警	同上	超過報警點時有觸點轉換輸出，同時報警燈亮（有報警功能時才有觸點轉換輸出）	隨機
5		輸入類型	－	K（）、E（）、J（）PT100（）
6		量程下限	起點到	設定值輸入的下限值，不影響顯示范圍	0
7		量程上限	到滿量程	設定值輸入的上限值，不影響顯示范圍	400

四、操作方法

1、設定值更改

按▲或▼鍵1秒進入設定值更改狀態，上排PV窗口顯示測量值，下排SV窗口顯示設定值，按▲鍵或▼鍵修改，長按鍵可實現快速加或減。修改完成后，按SET鍵保存退出。不按任何鍵，10秒后自動保存退出。

2、內部參數設置（詳見表3－1）

(1) 一級菜單 ：按SET鍵3秒進入一級菜單，上排窗口顯示參數符號，下排顯示參數值，按▲鍵或▼鍵修改，長按鍵可實現快速加或減。修改完成后，按SET鍵保存進入下一參數設置。不按任何鍵，10秒后自動保存退出。

五、控制輸出

當測量值＜（主控設定值－回差值）時，OUT繼電器常開觸點吸合，OUT指示燈點亮，加熱器工作；當測量值＞(主控設定值＋回差值)時，OUT繼電器常開觸點斷開，OUT指示燈熄滅，加熱器停止工作；自然冷卻至測量值＜（主控設定值－回差值）時，加熱器又重新開啟。

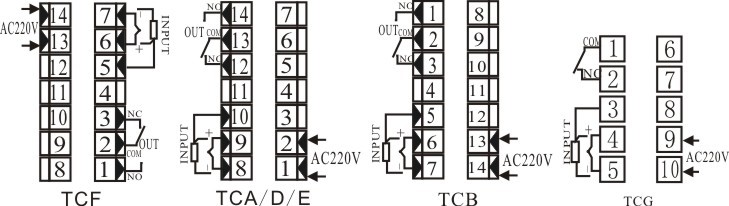

六、儀表接線圖

七、錯誤指示

當儀表顯示窗顯示“-H-”或“-L-”時，表示該通道傳感器測量值超載或傳感器已壞，應檢修傳感器，若傳感器無故障，請確認所選傳感器是否與所配儀表的分度號一致。
