一、概述

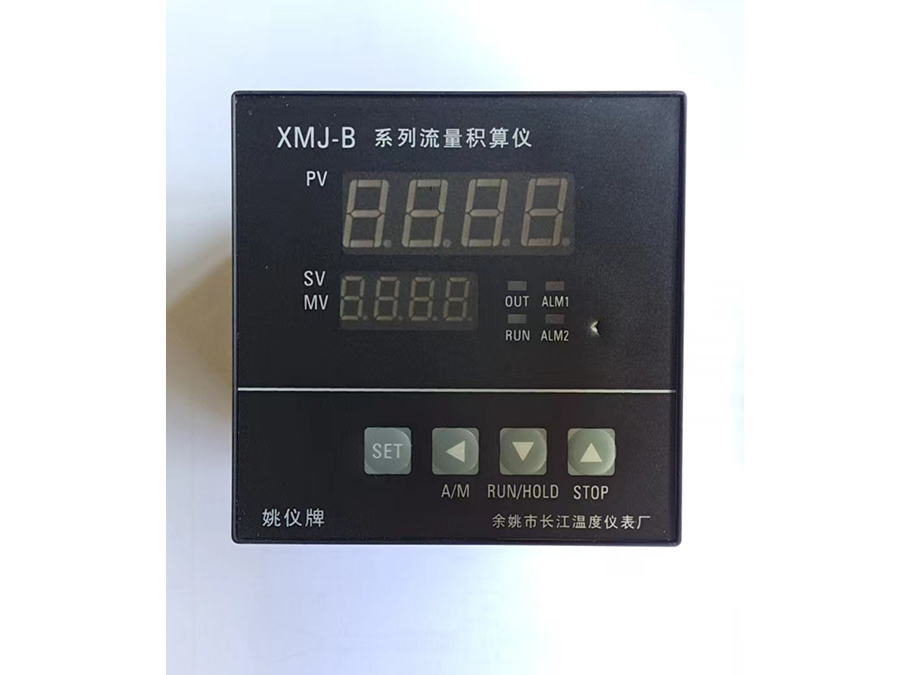

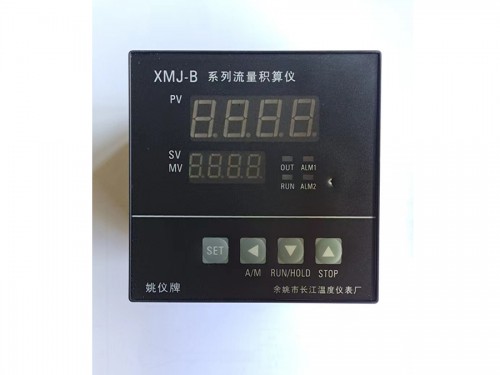

XMJ*-B型流量積算儀可對物質的質量、體積、長度進累積計算、并可進行批量控制。儀表功能豐富，編程簡便、抗干擾性好、可靠性高。主要特點如下：

可編程輸入規格，流量輸入信號可編程為1~5V、0~5V、4~20mA及頻率等，也可以定制特殊輸入規格，溫度信號可編程輸入為Pt100熱電阻、K、E、J型熱電偶或標準電流信號，壓力信號可為標準電壓或電流信號。

儀表輸出采用模塊化結構設計，可實現瞬時流量、溫度及壓力的上、下限報警功能，并具備變送輸出、通訊、24V/12V電壓輸出等多種功能。

具有8位累積器及4位瞬時測量值顯示，可選擇開方/不開方處理及設置任意范圍的小信號切除功能。

具備完整的溫壓補償功能，通過編程可實現一般氣體、飽和蒸汽、過熱蒸汽及液體的溫壓補償運算。采用查表方式對蒸汽進行補償運算，具有較高的精度。并可依照用戶要求擴充補償公式實現特殊功能，如對熱量或其他物理量的累積。

作為批量控制器使用時，儀表用有獨立的4位控制累積器及12位總累積器，及專門的顯示狀態，功能強大，操作方便。

先進的運算方式，保證頻率信號即使在頻率很低時也有足夠的流量運算精度。

二、技術規格

本儀表使用以下單位，用戶如使用其它單位應調整至與本儀表單位相同。

頻率單位：HZ

溫度單位：℃

壓力單位：MPa（顯示格式為×.×××或××. ××）,特殊要求時可選KPa(顯示格式為×××.×或××××)

累積速率時間：單純做流量累積時固定為1小時(h)，做批量控制時單位可自由設置。

瞬時流量單位：用參數可定義不同的單位，如立方米/小時、千克/每小時、噸/小時等，數值小數點位置可任意設置。

累積流量單位：單位及分辨率與瞬時流量相同，例如：瞬時流量保持為100.0t/h的數值不變，如果累積速率時間為1小時，則1小時后累積流量的增加值為100.0t。

流量輸入規格：

頻率（安裝頻率輸入信號模塊）：0~3200Hz，信號低電平范圍0~1V，高電平3~24V

電壓（安裝電壓信號輸入模塊）：1~5V，0~5V

電流（安裝電流信號輸入模塊）：4~20mA、0~20mA、0~mA

其它（安裝特殊模塊）：定制特殊規格信號輸入（需要額外付費）

溫度輸入規格：

熱電偶：K（0~999℃），E（0~800℃），J（0~999℃）

熱電阻：Pt100（-200~+600℃）

電壓：0~1V、0.2~1V（分別外接100歐或50歐分流電阻可實現0~10mA或4~20mA輸入）

壓力輸入規格：

電壓：1~5V，0~5V（分別外接250歐或500歐分流電阻可實現0~10mA或4~20mA輸入）

測量精度：對溫度、壓力、頻率、瞬時流量（未經溫壓補償）的測量精度為0.2%FS。

溫壓補償方式：

一般氣體：溫度壓力補償（用理想氣體狀態方程運算）

飽和蒸汽：溫度補償（查表，溫度范圍：100℃~276℃）

飽和蒸汽：壓力補償（查表，絕對壓力范圍：0.1~3.2MPa）

過熱蒸汽:溫度壓力補償(查表,適用溫度及壓力范圍：150~590℃，0.1~22MPa)

一般液體：僅用溫度補償，PA補償系數。

擴充運算公式:允許用戶定制特殊功能的運算公式：

溫壓補償運算精度：典型運算誤差小于0.3%FS，運算后儀表整體典型誤差不超過0.5%FS。

累積運算誤差：小于0.01%

電源：100~240VAC/50~60Hz

電源消耗：<5W

環境溫度：0~50℃

三、儀表使用注意事項及儀表維護

儀表在使用前必須按儀表接線圖正確接線（請特別注意電源接線）。上電后，必須對儀表輸入/輸出參數進行正確設置，才能投入使用。供貨方可按用戶要求設置儀表參數，請用戶在訂貨時注時輸入/輸出規格及要求。

儀表每年應進行一次計量檢定，如果儀表誤差超出范圍，通常都是由于潮濕、灰塵或腐蝕氣體所導致，可對儀表內部進行清潔及干燥處理，通常這樣都能解決問題，盡量不要采用修改Sc參數的方法來進行修正儀表誤差，本系列儀表是一種免維護儀表，不提供用戶重新校正儀表的操作，它采用自動調零技術可長期使用不會產生任何零漂，采用數字校正技術則消除了穩定性較差的可調電阻，所以儀表本身不會因使用時間增加而產生誤差，一般的誤差可能來自潮濕和腐蝕造成，應通過干燥和清潔來恢復精度而非重新校正。如果干燥和清潔無法恢復精度，應將此儀表視同故障儀表送回廠方檢修。

本系列儀表提供出廠日起18個月的保修時間，如果是用戶使用不當造成的損壞，或已超過保修期，則需適當收取維修費用。

如使用中遇到任何問題，可撥打技術服務電話進行咨詢，我們將隨時為您解決所遇到的問題。

四、儀表型號

XMJ□-B 808 □ □ □ □ □ □
①            ②  ③ ④ ⑤ ⑥ ⑦ ⑧

①: 外型及開孔尺寸（mm）：
空：160×80×110     152×76       S：80×160×110  76×152
A：96×96×85       92×92         E:48×96×80    44×92
F：96×48×80       92×44

②：808
萬能輸入，四鍵操作，雙排四位LED顯示

后綴：

輸出方式：

③：第一繼電器輸出（AL1）

   空：無輸出       H1：瞬時流量繼電器上限報警     L1: 瞬時流量繼電器下限報警

④：第二繼電器輸出（AL2）

   空：無輸出       H2：瞬時流量繼電器上限報警     L2: 瞬時流量繼電器下限報警

   B: 累積流量上限報警

⑤：通訊功能輸出（COMM選其一）

   空：無輸出       K1：RS485通訊輸出             K2：RS232通訊輸出

⑥：變送輸出

   空：無變送輸出    C：0～10mA或4～20mA標準電流變送輸出

⑦：流量輸入信號（選其一）

    F：頻率信號輸入                          U：電壓信號輸入（0～5V、1～5V）

I：電流信號輸入（0～10mA、4～20mA）

⑧：變送器配電電源輸出

    空：無輸出    V：DC24V
