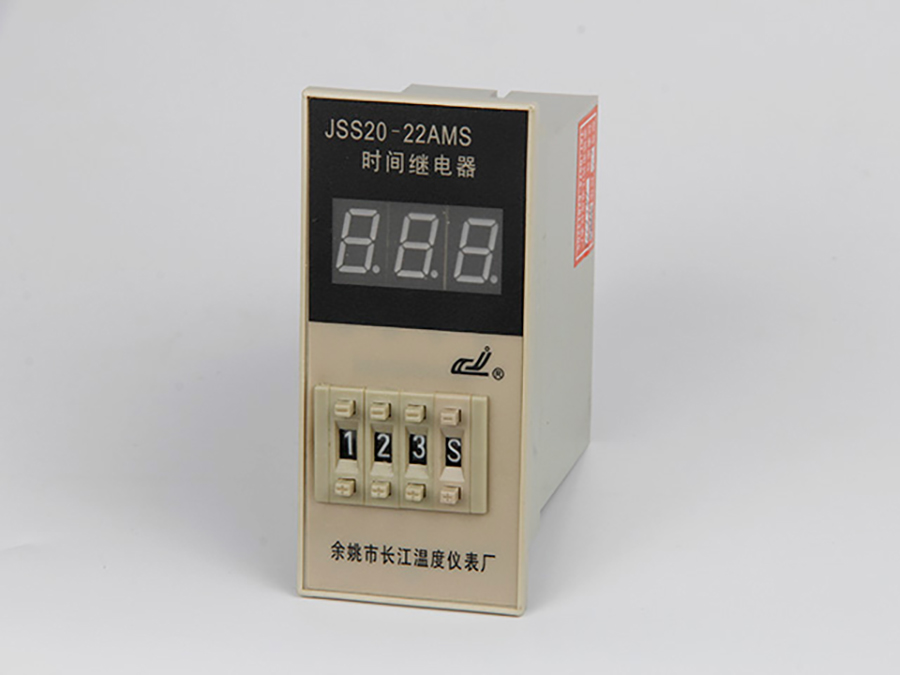

一、概述

JSS20-48智能型單排顯示時間繼電器，三位數碼管顯示，三鍵撥碼操作，采用繼電器延時吸合，具有小時、分、秒任意設定功能，計時準確，功耗低，穩定性可靠，可廣泛用于冶金、電子、機械、紡織、塑料制冷、醫療、電爐烘箱、家用電器等需時間控制的場合。

二、主要技術參數

1、顯示方式：三位LED數碼管顯示
2、控制范圍：99.9S、99分9秒、99小時9分
3、計時精度：0.005級
4、功耗：<3W
5、輸出觸點容量：交流220V    5A（阻性負載）
6、外型及開孔尺寸：48×48×110    44×44
7、工作電源：AC85～242V  50/60HZ或其他特殊要求
8、工作環境：0~50℃，相對濕度≤85％RH，無腐蝕性及無強電磁輻射場合

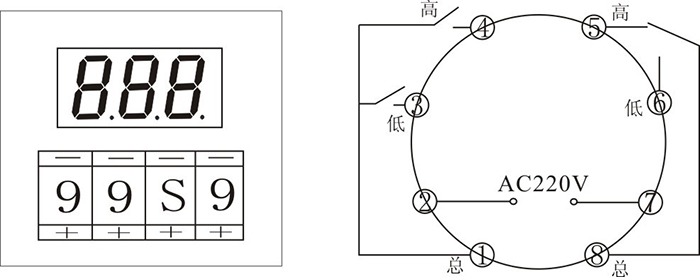

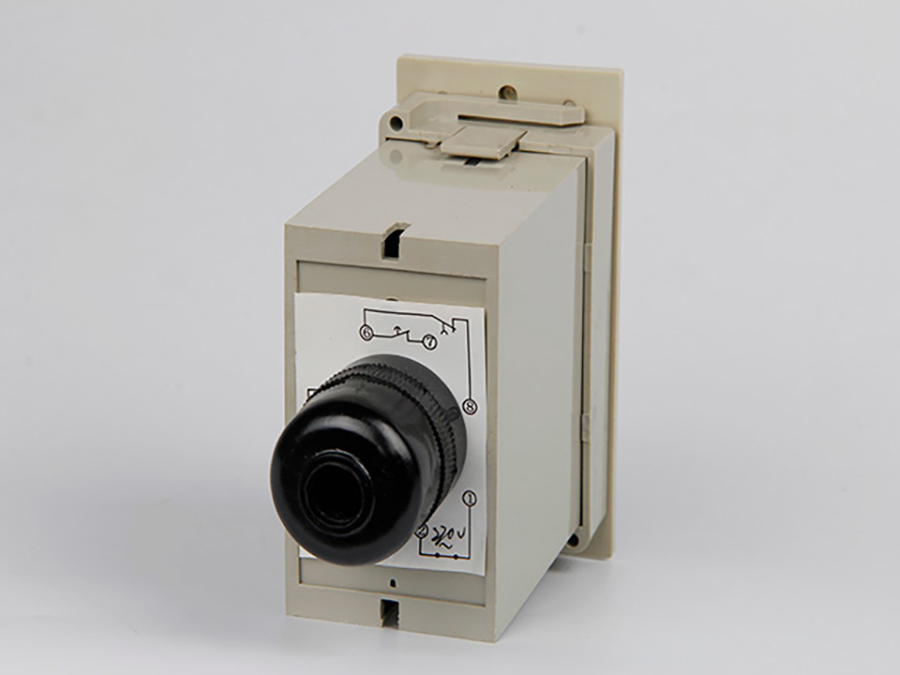

三、儀表面板與接線圖

四、使用方法

1、因繼電器具有記憶功能，需通電前預置好延時時間，通電后預置的時間無效，繼電器重復啟動間隔時間應≥0.5秒。
2、把拔碼開關及時間段開關設置好，接通電源，此時顯示并開始計時，到預置時間，延時觸點轉換，實現定時控制。
3、通電后數碼管開始計時，兩組繼電器‘總’、‘低’斷開，‘總’、‘高’吸合；直至達到設定時間后，兩組繼電器‘總’、‘低’吸合，‘總’、‘高’斷開。此時一個控制周期結束，若客戶需要重新計時，則關機重啟，儀表開始新一輪工作。
